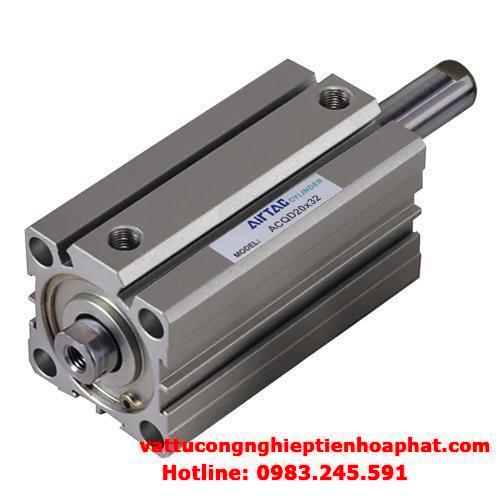

Xi lanh vuông AIRTAC ACQ 12 16 20 25 32 40 50 63 80 100
Xi lanh vuông AIRTAC ACQ 12 16 20 25 32 40 50 63 80 100

Xi lanh vuông AIRTAC ACQ 12 16 20 25 32 40 50 63 80 100

Giá: Liên Hệ

Xy lanh vuông AIRTAC ACQ 12 16 20 25 32 40 50 63 80 100 giá rẻ

Tên Hàng: Xi lanh vuông Aiirtac ACQ Series

Liên hệ:  0978618174 Mr Dũng (zalo)

Hình ảnh chỉ mang tính chất minh họa

Nhận giao hàng trên toàn quốc

236

THÔNG TIN SẢN PHẨM

Thông số kỹ thuật của XY LANH VUÔNG ACQ Series

Tên sản phẩm: Xi lanh vuông AIRTAC ACQ

Ký hiệu Xi lanh ACQ : Không từ, ACQ-S : Có từ

Đường kính piston: Từ phi 12mm, 16mm, 20mm, 25mm

32mm, 40mm, 50mm, 63mm, 80mm, 100mm (Đặc Hàng)

Hành trình: Từ 5mm, 10mm, 15mm, 20mm, 25mm, 30mm

35mm, 40mm, 45mm, 50mm, 60mm, 70mm, 75mm, 80mm

90mm, 100mm, 110mm, 120mm, 125mm, 130mm, 150mm

175mm, 200mm, 250mm đến 300mm

Áp suất hoạt động: Từ 0.1 – 1.0 Mpa

Lực ép: 1.5 Mpa

Nhiệt độ hoạt động: Từ -20 ~ 80 độ C

Tốc độ: Từ 30 – 500 mm/s

Sử dụng cho: Khí nén

Kiểu tác động: Đơn và Kép

Tình trạng: Mới 100%

Xi lanh vuông AIRTAC ACQ

Giới thiệu chung về xi lanh vuông AIRTAC ACQ

Xi lanh vuông AIRTAC ACQ là một sản phẩm chất lượng cao của AIRTAC, được thiết kế đặc biệt để đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp. Với hình dạng gần tương đồng với xi lanh SDA, ACQ là lựa chọn lý tưởng cho những hệ thống yêu cầu kích thước nhỏ gọn và hiệu suất ổn định. Xi lanh vuông AIRTAC ACQ có những đặc điểm nổi bật sau:

Sản Xuất Theo Tiêu Chuẩn JIS: Xi lanh vuông AIRTAC ACQ được sản xuất theo tiêu chuẩn JIS, đảm bảo chất lượng và tuân thủ các quy định và tiêu chuẩn chất lượng.

Kẹp C Cho Kết Nối Gọn Gàng: Kẹp C được sử dụng để kết nối thân xi lanh với nắp sau hoặc nắp trước, giúp tạo ra một thiết kế nhỏ gọn và chắc chắn.

Xử Lý Bề Mặt Anodizing Cứng: Bề mặt trong của thân xi lanh được xử lý và sau đó cán anodizing cứng, mang lại độ bền cao và khả năng chống mài mòn xuất sắc.

Phớt Hai Chiều Không Đồng Nhất: Phớt xi lanh có cấu trúc hai chiều không đồng nhất, với kích thước nhỏ gọn và khả năng dự trữ dầu bôi trơn, giúp bảo vệ và gia tăng tuổi thọ của xi lanh.

Cấu Trúc Nhỏ Gọn Tiết Kiệm Không Gian Lắp Đặt: Thiết kế nhỏ gọn của xi lanh giúp tiết kiệm không gian lắp đặt, làm cho nó phù hợp cho các ứng dụng có hạn chế không gian.

Khe Lắp Cảm Biến Xung Quang Thân: Có các khe lắp cảm biến xung quang trên thân xi lanh, tạo thuận lợi cho việc lắp đặt cảm biến, giúp theo dõi và kiểm soát các quá trình tự động.

Đa Dạng Phụ Kiện: Xi lanh vuông AIRTAC ACQ được cung cấp với nhiều loại phụ kiện đi kèm, giúp bạn linh hoạt lựa chọn theo nhu cầu cụ thể của ứng dụng.

Những đặc điểm trên làm cho xi lanh vuông AIRTAC ACQ trở thành một giải pháp linh hoạt và hiệu quả cho nhiều ứng dụng trong lĩnh vực công nghiệp.

Ưu điểm của xi lanh vuông AIRTAC ACQ bao gồm:

Kích Thước Linh Hoạt: Xi lanh vuông AIRTAC ACQ cung cấp nhiều kích thước khác nhau từ Ø12 đến Ø100, giúp phù hợp với nhiều yêu cầu ứng dụng khác nhau.

Tiêu Chuẩn Sản Xuất Cao: Được sản xuất theo tiêu chuẩn JIS, đảm bảo chất lượng và tuân thủ các quy định chất lượng cao.

Kết Nối Gọn Gàng: Sử dụng kẹp C để kết nối thân xi lanh và nắp sau hoặc nắp trước, tạo ra thiết kế nhỏ gọn và chắc chắn.

Xử Lý Bề Mặt Chất Lượng Cao: Bề mặt trong của thân xi lanh được xử lý và cán anodizing cứng, cung cấp độ bền và khả năng chống mài mòn xuất sắc.

Phớt Hai Chiều Chất Lượng: Cấu trúc phớt hai chiều không đồng nhất với kích thước nhỏ gọn và khả năng dự trữ dầu bôi trơn, giúp bảo vệ và gia tăng tuổi thọ của xi lanh.

Cảm Biến Tiện Lợi: Có các khe lắp cảm biến xung quang trên thân xi lanh, thuận tiện cho việc lắp đặt cảm biến để theo dõi và kiểm soát quá trình.

Chất Liệu Nhôm Nhẹ: Chế tạo từ hợp kim nhôm, mang lại tính nhẹ và độ bền trong môi trường làm việc.

Cấu Trúc Nhỏ Gọn: Thiết kế nhỏ gọn tiết kiệm không gian lắp đặt, phù hợp cho các ứng dụng có hạn chế không gian.

Đa Dạng Phụ Kiện: Được cung cấp với nhiều loại phụ kiện đi kèm, tăng tính linh hoạt trong việc lựa chọn theo nhu cầu ứng dụng.

Những ưu điểm trên làm cho xi lanh vuông AIRTAC ACQ trở thành một lựa chọn hiệu quả và linh hoạt cho nhiều ứng dụng công nghiệp khác nhau.

Cấu tạo của xi lanh vuông AIRTAC ACQ

Cấu tạo của xi lanh vuông AIRTAC ACQ bao gồm các thành phần chính sau:

Thân Xi Lanh: Thân xi lanh là phần chính chứa piston và dầu bôi trơn. Thường được làm từ hợp kim nhôm để đảm bảo độ nhẹ và khả năng chịu lực tốt.

Piston: Piston là bộ phận di động bên trong thân xi lanh, được đẩy bởi khí nén để thực hiện chuyển động. Piston thường làm từ vật liệu nhẹ và chống mài mòn.

Phớt Xi Lanh: Phớt xi lanh có cấu trúc hai chiều không đồng nhất và nằm giữa piston và thân xi lanh. Phớt giữ dầu bôi trơn và ngăn chặn bụi bám vào trong xi lanh.

Kẹp C: Kẹp C được sử dụng để kết nối thân xi lanh với nắp sau hoặc nắp trước, giúp tạo ra một thiết kế nhỏ gọn và chắc chắn.

Vòng Nam Châm (Tùy Chọn): Nếu cần thiết, có thể tích hợp vòng nam châm để sử dụng cùng với cảm biến tiệm cận.

Khe Lắp Cảm Biến Xung Quang Thân: Xi lanh vuông AIRTAC ACQ thường có các khe hoặc kẽm để lắp đặt cảm biến xung quang, giúp theo dõi và kiểm soát quá trình chuyển động.

Ống Nối Khí Nén: Xi lanh được kết nối với nguồn khí nén thông qua ống nối khí nén để cung cấp áp suất cần thiết cho hoạt động của xi lanh.

Nắp Trước và Nắp Sau: Nắp trước và nắp sau được sử dụng để đóng kín đầu và đuôi của xi lanh, giữ chặt piston và các bộ phận bên trong.
