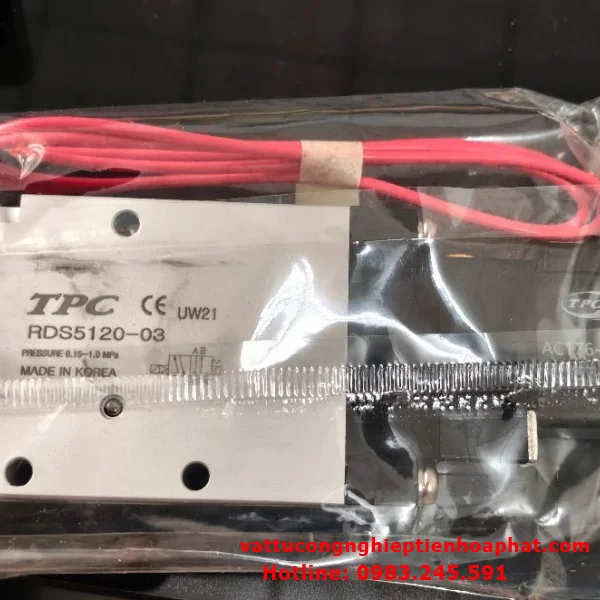

Van điện từ TPC RDS 5120-2G-03
Van điện từ TPC RDS 5120-2G-03

Van điện từ TPC RDS 5120-2G-03

Tên sản phẩm: Van điện từ TPC RDS 5120-2G-03

Thương hiệu - Xuất xứ: TPC / Hàn Quốc

Mã sản phẩm: RDS5120-2G-03

Kích thước cổng ren: Ren Rc 3/8" (khoảng 17 mm)

Điện áp hoạt động: AC 220V (50/60Hz)

Nhận giao hàng và ship hàng trên toàn quốc

214

THÔNG TIN SẢN PHẨM



Giới thiệu Van điện từ TPC RDS 5120-2G-03

Van điện từ TPC RDS 5120-2G-03 là thiết bị điều khiển hướng khí nén thuộc dòng RDS5000 của TPC Mechatronics, được sử dụng phổ biến trong các hệ thống tự động hóa và điều khiển xi lanh. Đây là loại van 5 cửa 2 vị trí (5/2), tác động bằng một coil điện và phù hợp với nhiều cơ cấu chấp hành khí nén trong máy móc công nghiệp.

Model RDS5120-2G-03 sử dụng nguồn điện AC220V, 50/60Hz và có kích thước cổng kết nối 3/8 inch. Ký hiệu 2G được dùng cho cấu hình coil AC220V, trong khi hậu tố 03 thể hiện kích thước cổng 3/8 inch của dòng sản phẩm.

Thông số kỹ thuật Van điện từ TPC RDS 5120-2G-03

Thông số Chi tiết
Thương hiệu TPC Mechatronics
Model RDS5120-2G-03
Dòng sản phẩm RDS5000
Kiểu van 5 cửa 2 vị trí (5/2)
Kiểu tác động 1 coil điện, hồi vị
Điện áp AC220V, 50/60Hz
Kích thước cổng 3/8 inch
Môi chất Khí nén
Áp suất làm việc Khoảng 0,15 – 1,0 MPa
Thời gian đóng mở Khoảng ≤ 40 ms
Trọng lượng Khoảng 0,4 kg
Xuất xứ thương hiệu TPC Mechatronics – Hàn Quốc

Thông số áp suất và thời gian đáp ứng có thể được trình bày khác nhau tùy tài liệu và điều kiện sử dụng. Tài liệu kỹ thuật TPC RDS5000 công bố dòng RDS5120 là loại 2 vị trí, tác động đơn, với các lựa chọn cổng PT 1/4, 3/8 và 1/2 inch; thông tin model bán hàng cũng xác định RDS5120-2G-03 là phiên bản AC220V và cổng 3/8 inch.

Nguyên lý hoạt động

Van TPC RDS5120-2G-03 thực hiện nhiệm vụ phân phối và chuyển hướng khí nén đến cơ cấu chấp hành. Khi coil điện được cấp nguồn, van chuyển sang trạng thái làm việc để đưa khí nén từ cửa cấp P đến một cửa làm việc, đồng thời cửa còn lại được nối với đường xả. Khi ngắt tín hiệu điện, cơ cấu hồi vị đưa van trở về trạng thái ban đầu.

Nhờ cấu hình 5/2 một coil, van thích hợp để điều khiển chuyển động tiến – lùi của xi lanh khí nén tác động kép. Đây là cấu hình thường được sử dụng trong các máy tự động, cơ cấu kẹp, đẩy, ép, cấp phôi và nhiều thiết bị sản xuất khác.

Ứng dụng của Van điện từ TPC RDS 5120-2G-03

Van điện từ TPC RDS 5120-2G-03 có thể được sử dụng trong các hệ thống khí nén yêu cầu điều khiển bằng tín hiệu điện AC220V. Kích thước ren 3/8 inch phù hợp với những đường ống khí có lưu lượng tương đối lớn hơn so với các model cổng 1/4 inch trong cùng dòng.

Sản phẩm có thể ứng dụng cho máy đóng gói, máy cấp phôi, máy ép, máy dập, máy lắp ráp, cơ cấu kẹp sản phẩm, dây chuyền sản xuất tự động, máy in – bao bì, thiết bị dệt may và các hệ thống điều khiển xi lanh trong nhà máy.

Van cũng có thể được lắp riêng lẻ hoặc kết hợp với đế manifold để xây dựng cụm điều khiển nhiều van, từ đó phục vụ nhiều cơ cấu khí nén trong cùng một hệ thống.

Lưu ý khi lựa chọn và lắp đặt

Trước khi thay thế Van điện từ TPC RDS 5120-2G-03, cần kiểm tra chính xác mã van, điện áp coil và kích thước đường ống. Với model này, điểm cần lưu ý là AC220V và ren 3/8 inch. Không nên thay bằng model DC24V hoặc model có kích thước ren khác nếu chưa kiểm tra lại hệ thống điều khiển.

Nguồn khí cấp vào van nên được lọc sạch và duy trì trong phạm vi áp suất phù hợp. Khi đấu điện, cần đảm bảo nguồn cấp đúng AC220V 50/60Hz và thực hiện đấu nối an toàn. Việc sử dụng đúng điện áp giúp hạn chế tình trạng coil quá nhiệt hoặc hoạt động không đúng yêu cầu.

Ưu điểm của Van điện từ TPC RDS 5120-2G-03

RDS5120-2G-03 có cấu hình 5/2 một coil, phù hợp với nhiều hệ thống điều khiển xi lanh hai chiều. Cổng 3/8 inch giúp van đáp ứng các hệ thống cần kích thước kết nối lớn hơn dòng 1/4 inch. Thiết kế thân van chắc chắn, kết cấu phù hợp cho việc lắp đặt trong các cụm điều khiển khí nén.

Việc có nhiều lựa chọn điện áp và kích thước cổng trong cùng series RDS5120 cũng giúp người sử dụng dễ dàng lựa chọn model thay thế theo hệ thống hiện có. Tuy nhiên, khi đặt hàng cần phân biệt rõ RDS5120-2G-03 với các mã như RDS5120-5G-03 hoặc RDS5120-2G-04 vì chúng khác nhau về điện áp hoặc kích thước cổng.

Sản phẩm liên quan

Có thể sử dụng Van điện từ TPC RDS 5120-2G-03 cùng với xi lanh khí nén TPC, bộ lọc khí, van điều áp, bộ lọc điều áp, ống khí PU, đầu nối nhanh, giảm thanh, đế manifold và các phụ kiện khí nén khác.

Trong cùng dòng RDS5120, khách hàng có thể tham khảo thêm RDS5120-2G-02 cổng 1/4 inch, RDS5120-2G-04 cổng 1/2 inch hoặc RDS5120-5G-03 phiên bản DC24V nếu hệ thống yêu cầu nguồn điện khác.

Kết luận

Van điện từ TPC RDS 5120-2G-03 là van khí nén 5 cửa 2 vị trí, một coil, sử dụng điện áp AC220V và cổng kết nối 3/8 inch. Sản phẩm phù hợp để điều khiển hướng khí và chuyển động của xi lanh trong các hệ thống tự động hóa, máy móc sản xuất và dây chuyền công nghiệp.

Tiến Hòa Phát cung cấp Van điện từ TPC RDS 5120-2G-03 và các thiết bị khí nén phục vụ khách hàng tại TP HCM, Bình Dương, Đồng Nai, Bà Rịa - Vũng Tàu. Nội dung sản phẩm hướng đến các khu vực có nhu cầu sử dụng vật tư công nghiệp như phường Trảng Dài, phường Hố Nai, phường Long Bình, phường Tam Hiệp, phường Tân Hiệp, phường Phước Tân tại Đồng Nai; phường Dĩ An, phường Thủ Dầu Một, phường Thuận Giao, phường Bến Cát; cùng các khu vực phường Vũng Tàu, phường Rạch Dừa, phường Tam Thắng, phường Phú Mỹ.

Khi cần thay thế van đang sử dụng, khách hàng nên cung cấp đầy đủ mã trên thân van hoặc coil, điện áp điều khiển và kích thước ren để kiểm tra đúng phiên bản trước khi lắp đặt.
