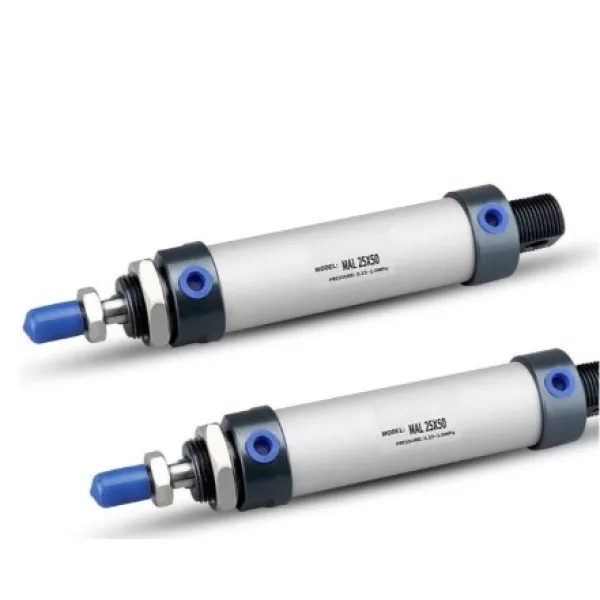

Xi lanh khí nén MAL 25*50 cho hệ thống khí nén công nghiệp
Xi lanh khí nén MAL 25*50 cho hệ thống khí nén công nghiệp Xi lanh khí nén MAL 25*50 cho hệ thống khí nén công nghiệp

Xi lanh khí nén MAL 25*50 cho hệ thống khí nén công nghiệp

Giá: Liên Hệ

Xi lanh khí nén MAL 25*50 có đường kính piston 25mm và hành trình 50mm tiêu chuẩn.

Thân xi lanh bằng hợp kim nhôm, ty piston thép mạ crom giúp tăng độ bền sử dụng.

Thiết kế dạng tròn nhỏ gọn, phù hợp lắp đặt trong không gian máy có diện tích hạn chế.

Hoạt động ổn định với cơ cấu tác động kép, đáp ứng tốt nhiều ứng dụng tự động hóa.

Dễ kết hợp với van điện từ và các phụ kiện khí nén trong nhiều hệ thống công nghiệp.

222

THÔNG TIN SẢN PHẨM



Giới thiệu sản phẩm

Xi lanh khí nén MAL 25*50 (hay còn gọi là ben khí nén thân nhôm tròn phi 25 hành trình 50) là dòng linh kiện chấp hành mini phân khúc tầm trung được ứng dụng cực kỳ phổ biến trong các hệ thống tự động hóa. Với thông số đường kính lòng piston đạt 25mm, thiết bị cung cấp lực kích đẩy vừa phải, hoạt động ổn định và nhạy bén dưới áp suất khí thông dụng. Biên độ hành trình tịnh tiến 50mm nhỏ gọn giúp dòng xi lanh này trở thành mảnh ghép hoàn hảo cho các cơ cấu dịch chuyển cự ly ngắn yêu cầu tần suất đóng ngắt liên tục.



Thiết kế dạng thân tròn làm từ hợp kim nhôm cao cấp giúp xi lanh khí nén MAL 25*50 giảm thiểu tối đa trọng lượng, đồng thời tối ưu hóa không gian lắp đặt trong các tủ máy nhỏ hẹp. Hai đầu nắp trước và sau của xi lanh được cố định bằng các đường ren hệ mét sắc nét, cho phép kỹ sư dễ dàng tích hợp thêm các đồ gá như đầu lắc, gá đế LB hoặc đầu i-ngắn. Ty trục bằng thép carbon mạ crom siêu cứng kết hợp phớt cao su chịu dầu giúp buồng áp luôn kín khít, giảm ma sát tối đa khi vận hành.



Thông số kỹ thuật



Hạng mục đặc tính Chi tiết thông số kỹ thuật thực tế
Ký hiệu mã sản phẩm Dòng MAL 25x50 (Thân tròn tiêu chuẩn)
Đường kính lòng xi lanh (Bore) 25 mm
Hành trình trục đẩy (Stroke) 50 mm
Vật liệu cấu tạo thân vỏ Hợp kim nhôm định hình mạ màng bảo vệ
Vật liệu ty đẩy (Piston Rod) Thép carbon S45C mạ crom cứng chống xước
Áp suất làm việc tiêu chuẩn 0.1 MPa đến 0.9 MPa (1 - 9 bar)
Kích thước cổng ren cấp khí G 1/8 inch (Ren 9.6mm)
Kiểu giảm chấn hành trình Giảm chấn bằng đệm cao su dày chống va đập

Ứng dụng thực tế

Nhờ ưu điểm trọng lượng siêu nhẹ, kết cấu lắp gá thông dụng và chuyển động linh hoạt, xi lanh khí nén MAL 25*50 được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất cơ khí nhẹ:



  • Chế tạo cơ cấu tay gạt phân loại sản phẩm, đẩy hộp hoặc dán nhãn mác trên băng tải các nhà máy đóng gói bánh kẹo, dược phẩm.
  • Lắp đặt làm đồ gá kẹp phôi phôi nhựa, giữ tấm gỗ mỏng cố định tạm thời trong các máy cắt, máy khoan tự động cỡ nhỏ.
  • Tích hợp điều khiển các cánh cửa tủ thí nghiệm, cơ cấu che chắn cơ học hoặc nắp đậy bảo vệ trong dây chuyền lắp ráp điện tử.
  • Ứng dụng trong hệ thống trường học, phòng lab nghiên cứu kỹ thuật để mô phỏng hệ thống khí nén tự động hóa cơ bản.



Lý do nên chọn

  • Vật liệu nhôm anod bền nhẹ: Thân nhôm tròn được xử lý bề mặt kỹ lưỡng giúp chống gỉ sét tốt, giảm tải trọng tổng thể lên khung gá và tăng tuổi thọ làm việc cho phớt cao su.
  • Ty trục mạ crom chịu lực tốt: Trục ty đẩy chịu được ứng suất uốn nén nhẹ dồn dập, bề mặt sáng bóng giúp giảm thiểu ma sát sinh nhiệt trong suốt chu kỳ chạy máy.
  • Hành trình dịch chuyển mịn màng: Bước hành trình 50mm chuẩn xác kết hợp với đệm giảm chấn cao su hai đầu giúp triệt tiêu tiếng ồn khó chịu, giảm rung chấn cơ học lên hệ thống bệ đỡ.
  • Tiết kiệm chi phí đầu tư: Cấu trúc đơn giản, phụ kiện cút nối ren nhanh đi kèm phổ thông giúp doanh nghiệp dễ dàng lắp đặt, bảo trì hoặc thay thế định kỳ một cách nhanh chóng.



Sản phẩm liên quan

Để xây dựng một hệ thống khí nén vận hành đồng bộ, kín khít hoàn hảo, Tiến Hòa Phát luôn sẵn kho đa dạng các nhóm vật tư phụ trợ kỹ thuật cao. Bên cạnh dòng xi lanh khí nén MAL 25*50, quý đối tác có thể tham khảo thêm các sản phẩm liên quan như van khí nén SY3120-5D-C4 SMC, ống hơi khí nén polyurethane phi 6mm, cút nối ren nhanh thẳng góc, van tiết lưu chỉnh dòng khí, chốt ống thép xẻ rãnh định vị cụm gá và các dòng xi lanh vuông đế SC chất lượng cao.



Kết luận

Đầu tư xi lanh khí nén MAL 25*50 là giải pháp kỹ thuật thông minh đem lại hiệu suất truyền động nhịp nhàng, độ chính xác hình học cao và tối ưu chi phí vận hành cho nhà xưởng của bạn. Hãy liên hệ trực tiếp với Tiến Hòa Phát ngay hôm nay để nhận báo giá sỉ chiết khấu hấp dẫn và trải nghiệm dịch vụ giao hàng nhanh toàn quốc.
