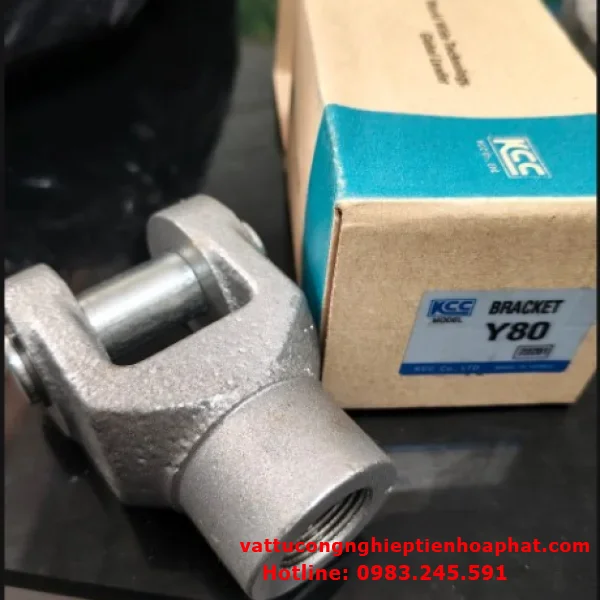

Đầu Y80 KCC
Tên sản phẩm: Đầu Y80 KCC
Mã sản phẩm: Y80
Đường kính xi lanh: Ø80 mm
Nhận giao hàng và ship hàng trên toàn quốc
230
THÔNG TIN SẢN PHẨM
Giới thiệu sản phẩm
Đầu Y80 KCC là phụ kiện khớp nối dạng 2 tai dùng tại đầu ty của xi lanh, phù hợp với loại xi lanh có đường kính trong Ø80. Theo tài liệu kỹ thuật của KCC, mã Y80 thuộc nhóm Double Knuckle Joint và được thiết kế để tạo liên kết giữa đầu ty xi lanh với cơ cấu chuyển động. Sản phẩm có vật liệu FC40, ren kết nối M22×1.5 và các kích thước được quy định rõ trong catalogue của KCC.
Với kết cấu khớp nối hai tai, đầu Y80 KCC phù hợp cho các cơ cấu cần liên kết chuyển động giữa ty xi lanh và bộ phận máy. Khi lựa chọn, cần đối chiếu đường kính xi lanh, kích thước ren, chốt liên kết và không gian lắp đặt để bảo đảm phụ kiện tương thích với cụm xi lanh.
Thông số kỹ thuật
| Tên sản phẩm | Đầu Y80 KCC |
| Mã sản phẩm | Y80 |
| Loại | Double Knuckle Joint – khớp nối 2 tai |
| Đường kính xi lanh phù hợp | Ø80 mm |
| Vật liệu | FC40 |
| Ren kết nối KK | M22 × 1.5 |
| Kích thước L | 71 mm |
| Đường kính lỗ chốt ND | 18 mm |
| Kích thước NX | 28 mm |
| Kích thước NZ | 55 mm |
Ứng dụng thực tế
Đầu Y80 KCC được sử dụng tại đầu ty xi lanh để tạo điểm liên kết với cơ cấu máy, đặc biệt trong các hệ thống truyền động khí nén và tự động hóa. Cấu tạo khớp nối giúp phù hợp với những cơ cấu cần truyền chuyển động từ ty xi lanh sang bộ phận chấp hành.
- Lắp cho xi lanh KCC có đường kính trong Ø80.
- Kết nối ty xi lanh với cơ cấu máy hoặc bộ phận chuyển động.
- Ứng dụng trong máy tự động, thiết bị gá kẹp và cơ cấu chấp hành.
- Thay thế đầu khớp nối Y80 tương ứng khi bảo trì cụm xi lanh.
Lý do nên chọn
- Đúng quy cách Y80: được thiết kế cho xi lanh có đường kính Ø80, thuận tiện đối chiếu khi thay thế.
- Kết cấu khớp nối 2 tai: tạo điểm liên kết phù hợp giữa ty xi lanh và cơ cấu máy.
- Ren M22×1.5: dễ kiểm tra khả năng tương thích với đầu ty trước khi lắp đặt.
- Kích thước rõ ràng: các thông số L, ND, NX, NZ được thể hiện trong tài liệu kỹ thuật KCC.
- Dễ phối hợp phụ kiện: có thể lựa chọn cùng các chi tiết liên quan của cụm xi lanh KCC Ø80.
Sản phẩm liên quan
Khi sử dụng đầu Y80 KCC, khách hàng có thể tham khảo thêm các phụ kiện và linh kiện tương ứng như đầu khớp nối đơn I80, đai ốc đầu ty RN-08, chốt clevis CP-08, chốt khớp nối JP-08 và xi lanh KCC ACM Ø80. Việc lựa chọn đồng bộ giúp thuận tiện hơn trong quá trình lắp đặt, thay thế và bảo trì cụm truyền động.
Kết luận
Đầu Y80 KCC là phụ kiện khớp nối dành cho xi lanh Ø80, có kết cấu Double Knuckle Joint, vật liệu FC40 và ren M22×1.5 theo thông số kỹ thuật KCC. Khi đặt mua, nên cung cấp mã Y80 và thông tin xi lanh đang sử dụng để đối chiếu đúng quy cách. Liên hệ TIẾN HÒA PHÁT để được tư vấn và báo giá sản phẩm phù hợp với nhu cầu lắp đặt.
